設備紹介

新規導入設備

複合加工機（オークマ　MULTUS U4000）

複合加工機を新たに導入し、技術の向上、工程集約と還元を目指します。

機械概要

加工範囲

適応チャックサイズ：15インチ
心押台移動方式：自走式（油圧クイル式）回転センタ MT No.5
振止台把握径：φ55～φ280mm
最大加工径：φ650mm
最大加工長さ：2,000mm
X軸移動量（工具主軸）：695mm
Y軸移動量（工具主軸）：300(±150)mm
Z軸移動量（工具主軸）：2100mm
B軸旋回範囲（工具主軸）：-30°～+210°mm
主軸最高回転速度：3000min-1
工具主軸最高回転速度：12000min-1
工具収納本数：40本
アンチクラッシュシステム：衝突防止システム
主軸回転速度可変ネジ切り
ネジ切り位相合わせ

ロール加工

ロール旋盤10台

CNC旋盤（圧延ロール切削加工用）

（唐津鐵工所・大日金属工業　計10台）

機械加工

5軸複合加工機（DMG森精機 DMP80P duoBLOCK）

2015.03 導入

機械概要

加工範囲

作業範囲 X軸/Y軸/Z軸：800 / 1,050 / 800 mm
テーブル寸法（L×B）：900×700 mm
ワーク最大寸法：φ950 mm
ワーク最大高さ：1,400 mm

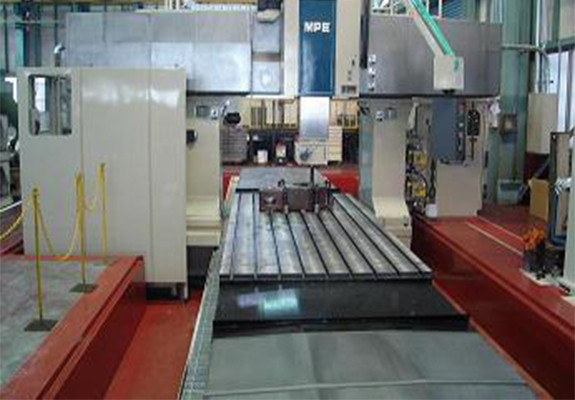

門型マシニングセンター（東芝　MPE-5H）

2008.03 導入

機械概要

加工範囲

X軸ストローク：4500mm
Y軸ストローク：2900mm
Z軸ストローク：1000mm
門高：50～1050mm
門幅：2100mm
テーブルの大きさ：1800mm×4000mm
テーブルの最大積載量：14000kg
主軸テーパ：No.50
ATC工具本数：60本

※主軸ヘッド5°割出仕様

横型マシニングセンター（OKK HM600）

2004.11 導入

機械概要

加工範囲

X軸ストローク：780mm
Y軸ストローク：750mm
Z軸ストローク：800mm
テーブルの大きさ：630mm角
主軸テーパ：No.50
ATC工具本数：40本

※パレットチェンジャー付き

テーブル型横中ぐり盤（東芝 BTD-200QF）

2004.03 導入

機械概要

加工範囲

X軸ストローク：1000mm
Y軸ストローク：1000mm
Z軸ストローク：700mm
W軸ストローク：400mm
テーブルの大きさ：1000mm角
主軸テーパ：No.50
ATC工具本数：30本

立型マシニングセンター（OKK MCV820）

2004.06 導入

機械概要

加工範囲

X軸ストローク：1800mm
Y軸ストローク：820mm
Z軸ストローク：660mm
テーブルの大きさ：2000×850mm
主軸テーパ：No.50
ATC工具本数：30本

立型マシニングセンター（OKK VM7）

2003.05 導入

機械概要

加工範囲

X軸ストローク：1530mm
Y軸ストローク：740mm
Z軸ストローク：660mm
テーブルの大きさ：1550×740mm
主軸テーパ：No.50
ATC工具本数：30本

ワイヤーカット放電加工機（ソディック AQ1200LH）

2020.04 導入

機械概要

加工範囲

X軸ストローク：1200mm
Y軸ストローク：800mm
Z軸ストローク：600mm
U軸×V軸ストローク：1220mm×820mm
最大加工物寸法（幅×奥行×高さ）：1600mm×1200mm×600mm
最大加工物重量：4000kg

ワイヤーカット放電加工機（ソディック SL600P）

2015.03 導入

機械概要

加工範囲

X軸ストローク：600mm
Y軸ストローク：400mm
Z軸ストローク：350mm
U軸×V軸ストローク：150×150mm
最大加工物寸法（幅×奥行×高さ）：800mm×570mm×340mm
最大加工物重量：1000kg

複合加工機（森精機 NT6600DCG/4000 BS）

2010.12 導入

機械概要

加工範囲

Y軸ストローク：±330mm
最大加工径：φ1,070mm
最大加工長さ：4,076mm
チャックサイズ
第1主軸 / 第2主軸：24 / 24インチ
ATC工具本数：50本
第一主軸最高回転数：1,500min-1
工具主軸最高回転数：8,000min-1

複合加工機（DMG森精機　NTX3000/1500 2nd Gen）

2022.11 導入

機械概要

加工範囲

Y軸ストローク：300mm（±150）
最大加工径：φ670mm
最大加工長さ：1519.3mm
チャックサイズ：12インチ
ATC工具：キャプトC6
ATC工具本数：76本
第一主軸最高回転数：3000min-1
工具主軸最高回転数：12000min-1
B軸旋回範囲：±120°
エキセントリックマシニング（対話形式偏心加工）
マルチスレッディング（対話形式特殊形状ねじ加工）

CNC万能円筒研削盤（SCHAUDT Flex Grind M UIB）

2015.06 導入

機械概要

加工範囲

最大研削径：φ520mm
最大研削長：2000mm
最大ワーク重量：500kg

ポリゴン研削盤（Fortuna ASP2500）

2009.02 導入

機械概要

加工範囲

最大研削径：φ500mm
最大研削長：2500mm

※変形・多角形の研削をします。

汎用精密平面研削盤（岡本工作 PSG84EN）

2015.06 導入

機械概要

加工範囲

X軸ストローク：800mm
Y軸ストローク：400mm
Z軸ストローク：500mm
テーブルの大きさ：850×400mm

3次元測定器（ファロージャパン　Gage Max FaroArm）

2022.06 導入

機械概要

3次元測定中の様子です。

持ち運び可能で機械の中にもセットできます。

製缶設備

ツイスター切断機（コマツ産機 TFP3051）

2020.04 導入

機械概要

切断範囲
X軸：1525mm
Y軸：3050mm
最大切断板厚（SS材）：50mm
ツイスター電源出力：60kw

プレスブレーキ（コマツ産機 PBZ1252）

2006.07 導入

機械概要

最大加圧能力：1250kN
K-PAPS機能（2D断面入力）
テーブル長さ：2550mm
制御軸数
DS：2軸、BS：1軸、Z：1軸、Y：2軸

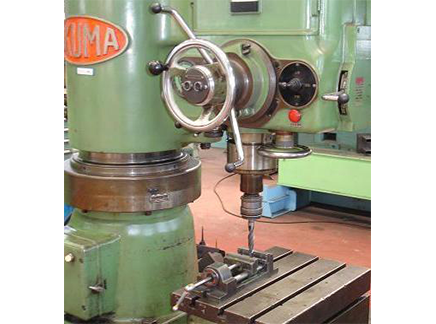

ラジアルボール盤（愛知時計電機 DRA-J1600）

2000.12 導入

機械概要

穴明け：φ70mmD
中ぐり：φ250mmD
振り：1600mm

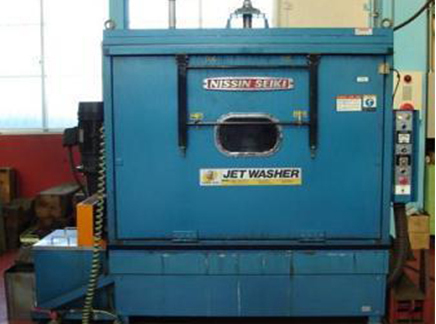

洗浄機（日伸精機 JW-500N）

2000.12 導入

機械概要

洗浄物最大寸法
直径：1,370mm
高さ：850mm
重量：1,000kg

設備一覧

CNC旋盤

機種名	メーカー	加工範囲他	台数
LR9N	唐津鐵工所	Φ1200×4000L	1台
DR100	大日金属工業	Φ1000×5000L	1台
DR80	大日金属工業	Φ800×4000L	2台
DR80	大日金属工業	Φ800×3000L	2台
DR60	大日金属工業	Φ600×3000L	1台
DR60	大日金属工業	Φ600×2000L	1台
M132	大日金属工業	Φ800×4000L	1台
SL-253B/1000	森精機製作所	Φ390×1035L	1台

汎用旋盤

機種名	メーカー	加工範囲他	台数
LEO-490-1500	ワシノ	Φ230×800L	1台

NC横中ぐり盤

機種名	メーカー	加工範囲他	台数
BTD-200QF	東芝機械マシナリー	1000×1000×700	1台

マシニングセンタ

機種名	メーカー	加工範囲他	台数
MPE-5H	東芝機械マシナリー	4500×2900×1000	1台
NV5000A/50	森精機製作所	800×510×510	1台
MCV-820	OKK	1800×820×660	1台
VM-7	OKK	1530×740×660	1台
VM5Ⅲ	OKK	1020×510×510	1台
HM600	OKK	780×750×800	1台

5軸複合加工機

機種名	メーカー	加工範囲他	台数
DMP80P duoBLOCK	DMG森精機	800×1050×800	1台

複合加工機

機種名	メーカー	加工範囲他	台数
NT6600DCG/4000 BS	森精機製作所	Φ1070×4076L	1台
NTX3000/1500 2nd Gen	DMG森精機	Φ670×1519.3L	1台
MULTUS U4000	オークマ	φ650×2000L	1台

CNC万能円筒研削盤

機種名	メーカー	加工範囲他	台数
Flex Grind M UIB	Studer Schaudt	Φ520×2000L	1台

ポリゴン研削盤

機種名	メーカー	加工範囲他	台数
ASP2500	Fortuna	Φ500×2500L	1台

平面研削盤

機種名	メーカー	加工範囲他	台数
PSG-84EN	岡本工作機械製作所	800×400×500	1台

ワイヤーカット放電加工機

機種名	メーカー	加工範囲他	台数
AQ1200LH	ソディック	1200×800×600	1台
SL600P	ソディック	600×400×350	1台
AQ535L	ソディック	550×350×300	1台

ラジアルボール盤

機種名	メーカー	加工範囲他	台数
YR3-115	森精機製作所		1台
DRA-J1600	愛知時計電機		1台

ボール盤

機種名	メーカー	加工範囲他	台数
KRTG-540	KIRA		1台

コンターマシン

機種名	メーカー	加工範囲他	台数
V-300	アマダ		1台

切断機

機種名	メーカー	加工範囲他	台数
TFP3051	コマツ産機	1525×3050	1台

プレス加工機

機種名	メーカー	台数
PBZ1252	コマツ産機	1台
RG-80	アマダ	1台
	高橋工業	1台

シャーリング

機種名	メーカー	加工範囲他	台数
S-3065	アマダ		1台
CSHW-220	アマダ		1台
HFA250	アマダ	0-270	1台
IW-45	アマダ		1台

洗浄器

機種名	メーカー	加工範囲他	台数
JW-500N	日伸精機		1台

自動倉庫

機種名	メーカー	加工範囲他	台数
MARS	アマダ		1台

3次元測定機

機種名	メーカー	加工範囲他	台数
Gage Max FaroArm	ファロージャパン		1台
